KTL은 국내 유일 공공 종합시험인증기관으로 전기, 전자, 기계, 환경 등 각종 시험인증을 담당하고 있음. 과기정통부가 국내 우주산업체의 제품 경쟁력 강화를 위해 2016년 9월부터 「우주부품시험시설 구축」 사업으로 추진해 산업분야 전문 시험인증기관인 한국산업기술시험원(KTL)을 주관기관으로 선정하여 2020년 2월 우주부품시험센터를 개소함. 2020년 2월 우주부품시험센터를 개소. 우주부품시험센터는 국내 최초 기업 전담 우주환경 전문시험평가시설로, 선진국에 의존하고 있는 우주부품에 대한 시험평가 인프라를 국내 구축함. 미(美) 항공우주국(NASA)과 유럽우주국(ESA)의 우주환경 시험규격을 충족할 수 있는 첨단 시험장비 30기를 구축하여 해당 장비를 통해 우주 개발품의 성능검증을 위한 발사환경 시험(진동, 충격), 궤도환경시험(열진공, 열주기), 전자파 시험 및 소자급 개발품에 대한 시험평가 진행함.

[ 우주부품시험센터 내 주요 시험실 ]
  • 궤도환경실험실

    대기가 존재하지 않는 우주의 진공환경과 위성이 궤도를 따라 움직일 때 태양에 노출된 기간과 지구 그림자에 가려진 기간인 위성의 낮과 밤의 극한 온도 변화 환경을 지상에서 모사하여 제품의 성능을 검증하기 위한 지상검증 실험실(열진공챔버의 경우, 경남 진주시 소재 중소기업과 기술협력을 통하여 개발 완료)

  • 발사환경시험실

    우주로 발사체를 발사할 때 발생하는 진동과 충격 환경을 지상에서 모사하여 제품의 성능을 검증하기 위한 지상 검증 시험실

  • 전자파환경시험실

    우주전기전자제품이 우주환경에서 작동하는 동안 발생하는 전자기 장해와 내성을 검증하는 지상검증 시험실

  • 소자파트시험실

    우주 소자급 위성의 임무 수명기간 내에 노출되는 환경과 응력으로부터 안정적으로 작동하는가에 대한 성능을 검증하기 위한 지상검증 시험실

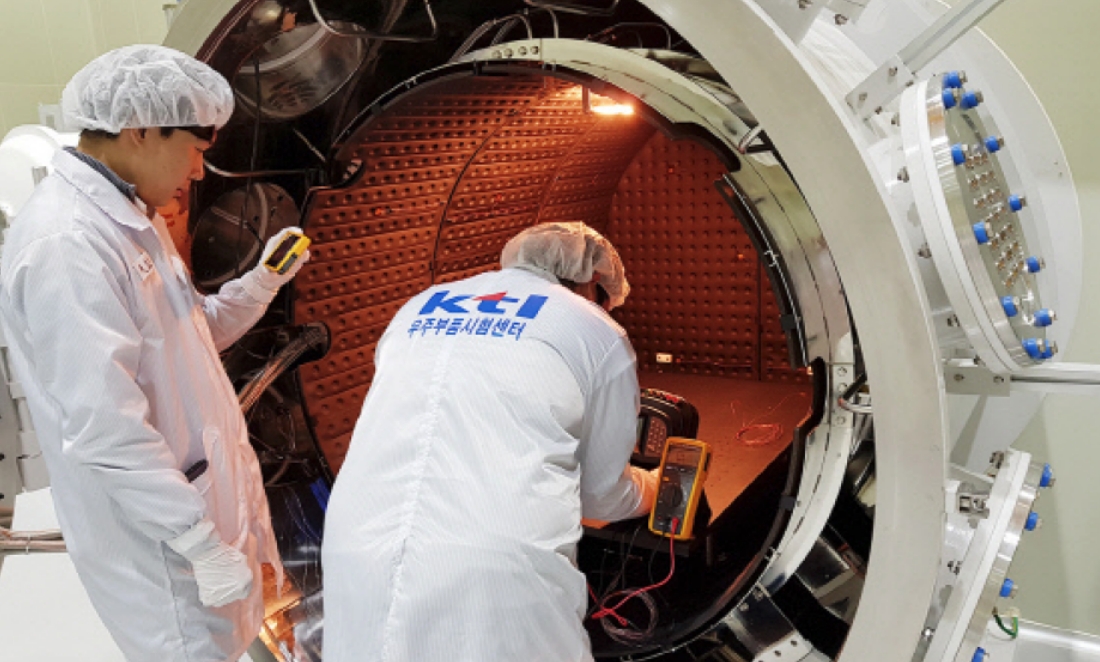

[ 우주부품시험센터 열진공챔버 ]
궤도환경시험장비

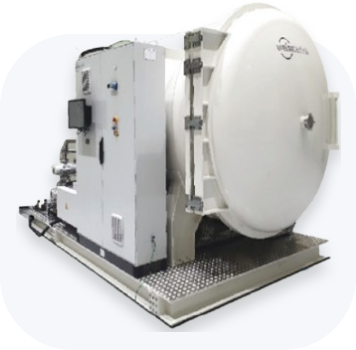

열진공챔버 (ø1.0m × 1.0m), 2기) Thermal Vacuum Chamber(ø1.0m × 1.0m)
Working dimension dia 1.0m x length 1.0m
Vacuum less than 1.0 x IO 6 Torr
Temp, range (-70~120)°C
Temp. Control Shroud + Base Plate
Payload 100 kg

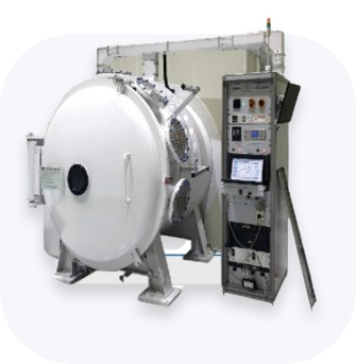

열진공챔버 (ø1.2m × 1.5m) Thermal Vacuum Chamber(ø1.2m × 1.5m)
Working dimension dia 1.2m x length 1.5m
Vacuum less than 1.0 x IO 6 Torr
Temp, range (-70~120)°C
Temp. Control Shroud + Base Plate
Payload 200kg
베이크 아웃 챔버 (ø2m × 3m) Bake Out Chamber(ø2m × 3m)
Working dimension dia 1.0m x length 1.0m
Vacuum less than 1.0 x IO 6 Torr
Temp, range (-70~120)°C
Temp. Control Shroud + Base Plate
Payload 100 kg
열주기챔버 (1m × 1m ×1m) TThermal Cycle Chamber(1m × 1m ×1m)
Working dimension 1,000mm x 1,000mm x 1,000mm
Vacuum (-70 - 120)°C
Humidity Control N2 gas injection(N2 purge)
- Controllable temperature interval and time

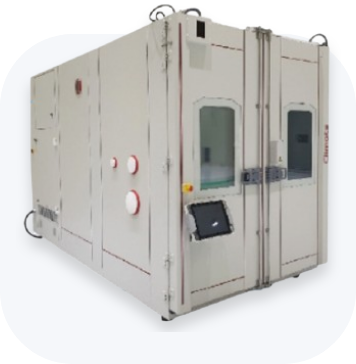

열주기챔버 (2m × 2m × 2m) TThermal Cycle Chamber(2m × 2m ×2m)
Working dimension 2,000mm x 2,000mm x 2,000mm
Vacuum (-70 - 120)°C
Humidity Control N2 gas injection(N2 purge)
- Controllable temperature interval and time
발사환경시험장비

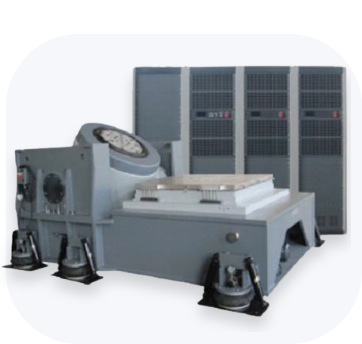

진동시험기 (8 ton f) Vibration Test Machine(8 tonf)
Sine Force Peak 8,000 kgf
Random Force Peak 8,000 kgf
Shock Force Pea k( Ha If Sine 6ms) 16,000 kgf
Frequency Range 5 - 2,500 Hz

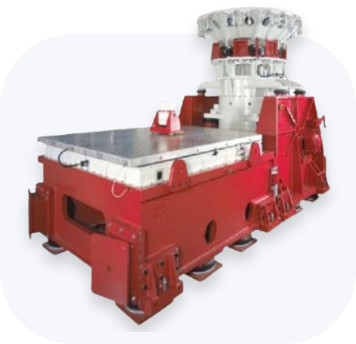

진동시험기 (16 ton f) Vibration Test Machine(16 tonf)
Sine Force Peak 16,000 kgf
Random Force Peak 16,000 kgf
Shock Force Pea k( Ha If Sine 6ms) 32,000 kgf
Frequency Range 5 - 2,500 Hz

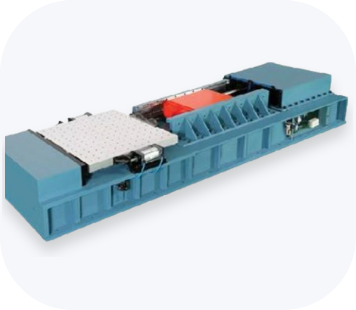

충격시험기 (8,000g) Shock fest Machine(8,000g)
Max, Payload 200 kgf
Response Spectrum Rising Slope (6~9)dB/Oct
Response Frequency Range (100 - 10,000) Hz
- Knee Frequency (1,000 ~ 3,000) Hz
Maximum Response Acceieration 8,000 g
전자파환경시험장비

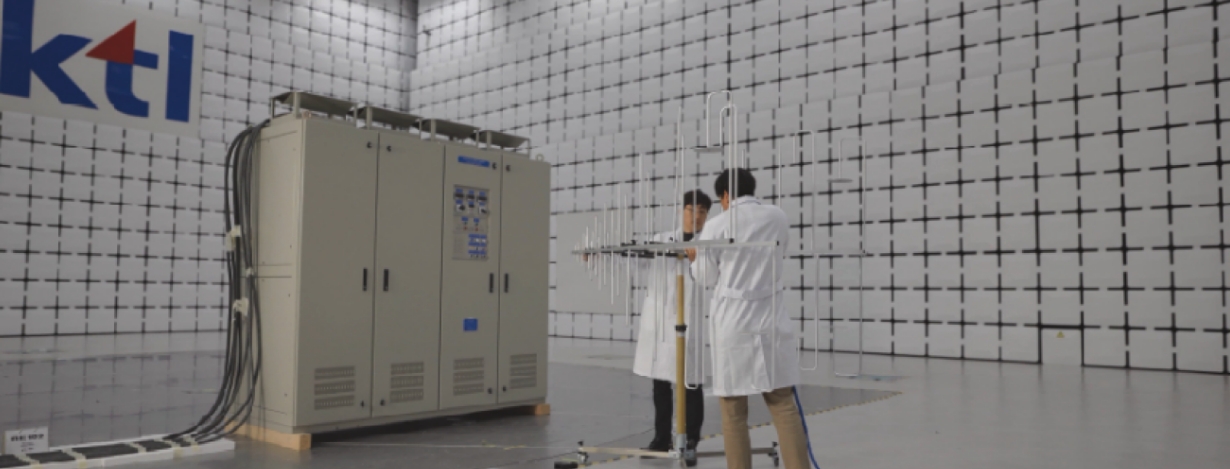

EMC Chambre
Effecetive dimensione 1.5m(L) x 6.5m(W) x 3.5m(H)
Door Dimension TMA-7(TOKIN)
RF Absorber TMA-7(TOKIN)
EMC Measurement Equipment
Test Capability ECSS-E-ST-20-07C Rev.1 EMC Parts
GSFC-STD-7000A EMC Parts
MIL-STD-461(RS103 50V/m Level)

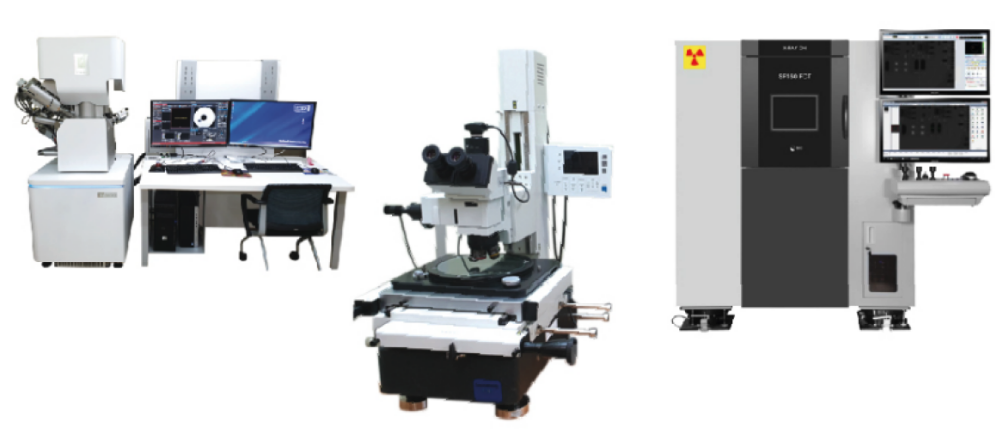

EEE Part(소자급) 시험장비
Screening 장비
PI ND Tester 20g peak at 40 to 250Hz
Temp. Cycle/Shock Chamber -55 to 125°C
X-ray Microscope IM pixels, O.OOlin resolution
Burn-in Chambe upto 150°C
Optical Meas, Microscope Mag IK, 200mm x 200mm
He leak Tester 1012atm · cm3/s, optical Method
Oscilloscope 4G
Mechanical shock test system l,500g
DRA(Destructive Physical Analysis) 장비
PI ND Tester 20g peak at 40 to 250Hz
He leak Tester 1012atm · cm3/s
Solderbility Tester 0.1%, RT to 450°C
SEM-FIB <2.5nm at cp, IpA to lOOnA
Shear/Bond Tester accuracy of 5% of full scale or 50g
TML, CVCM micro volatile condensable materials
